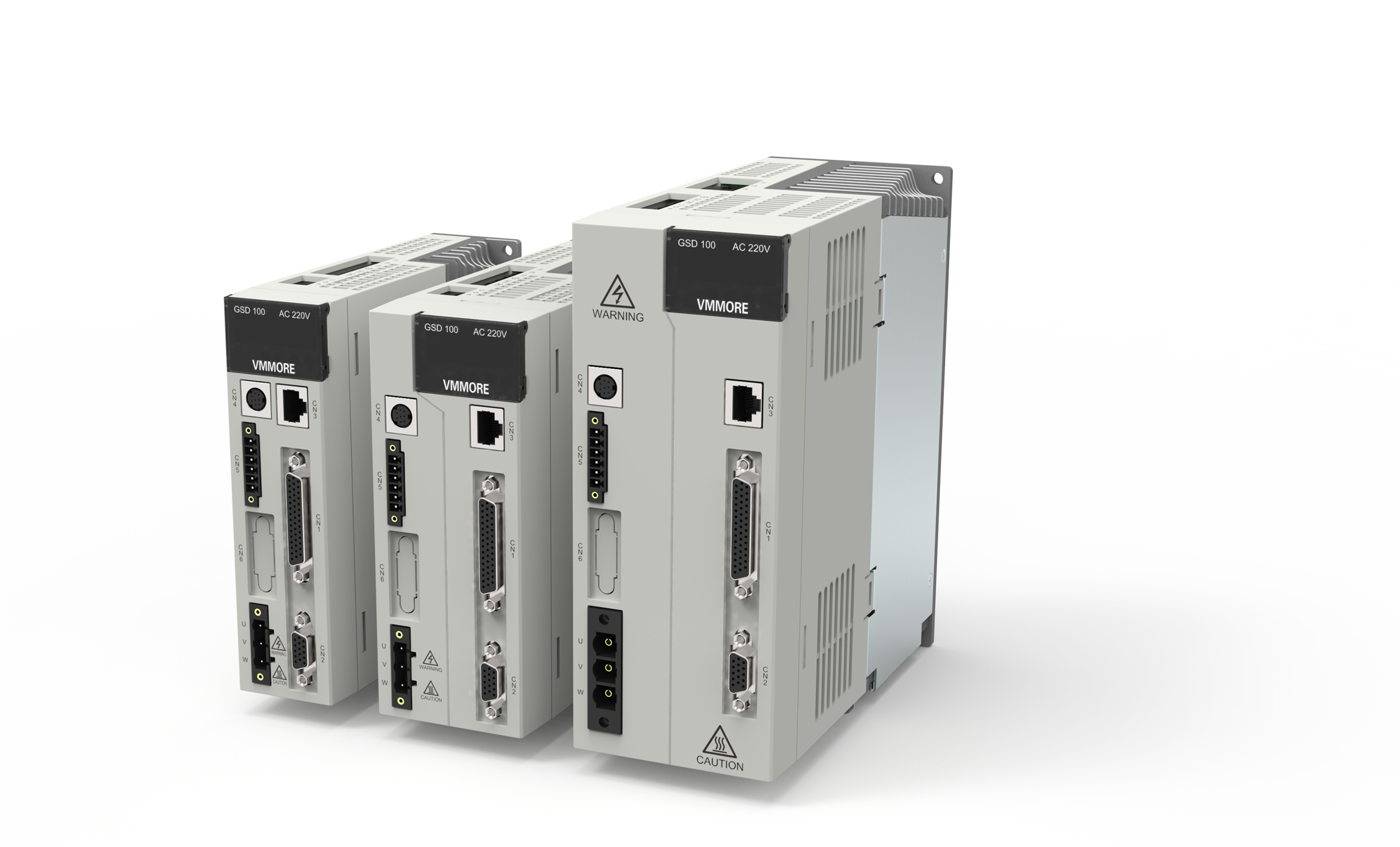

GSD100系列
GSD100系列针对成本进行优化,支持位置、速度、转矩三种控制模式,支持位置指令脉冲输入/模拟量电压输入,支持DBUS从站协议
方便系统组网。

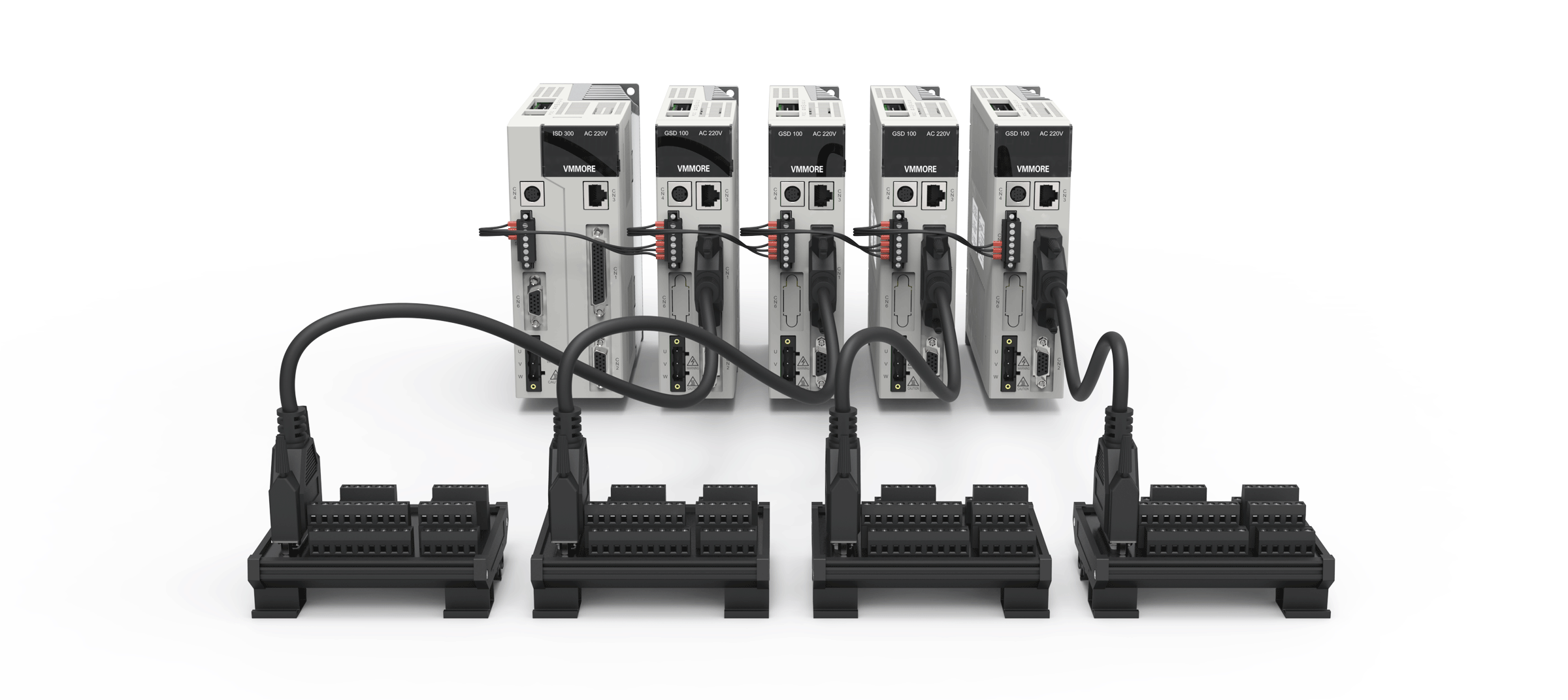

通过DBUS总线与内置PLC的DBUS主站组网(最大16台),消灭位置指令脉冲线,不再受脉冲干扰的困扰
驱动器本机IO可映射为主站PLC的输入输出点。

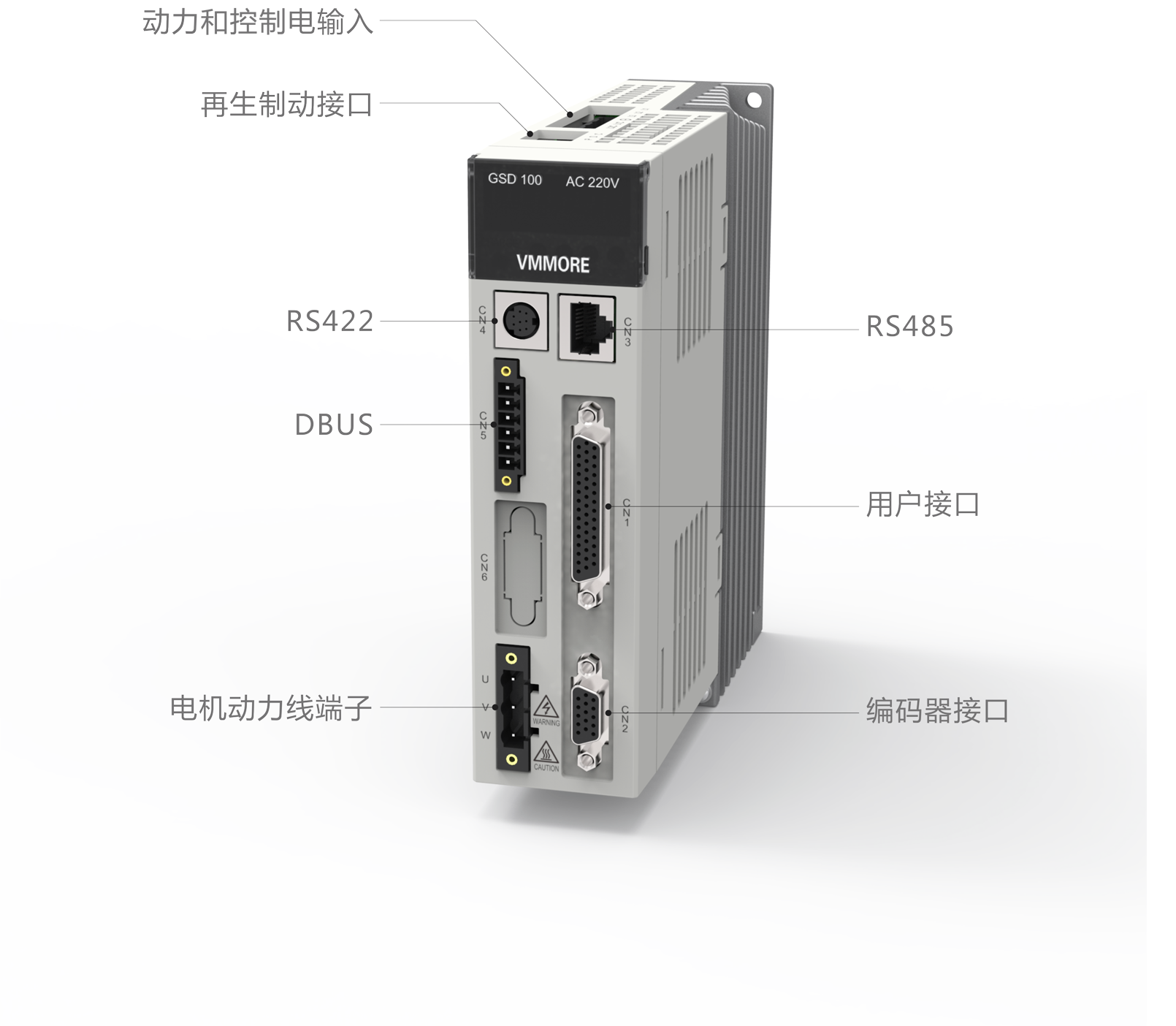

CN1:用户接口
◢ DI
◢ DO
◢ 模拟量输入
◢ 增量编码器脉冲输出
CN2:编码器接口
◢ 2500线省线/非省线编码器
◢ 17位单/多圈编码器
◢ 23位单/多圈编码器
CN3:RS485
◢ MODBUS从站协议
CN4:RS422
◢ 编程口协议(PC后台软件/HMI通讯)
CN5:DBUS
◢ DBUS从站协议

GSD100系列·技术规格

TECHNICAL SPECIFICATIONS

基本参数

外形尺寸(mm)

输入电源单/三相220V10A/15A45x173x170
功率范围50W-4.5KW25A/35A/50A65x173x180
编码器

2500线省线/2500线非省线

100A82x212x202

17位单圈/17位多圈/23位多圈

输入点12点,24V

输出点
8点,24V

模拟量输入2路,12Bit,±10V

脉冲输入2路,位置指令,差分400KHz/开路集电极200KHz

通讯
RS422(编程口)/RS485(MODBUS主/从站)


DBUS主/从站

脉冲输出差分ABZ

控制模式位置/速度/转矩
