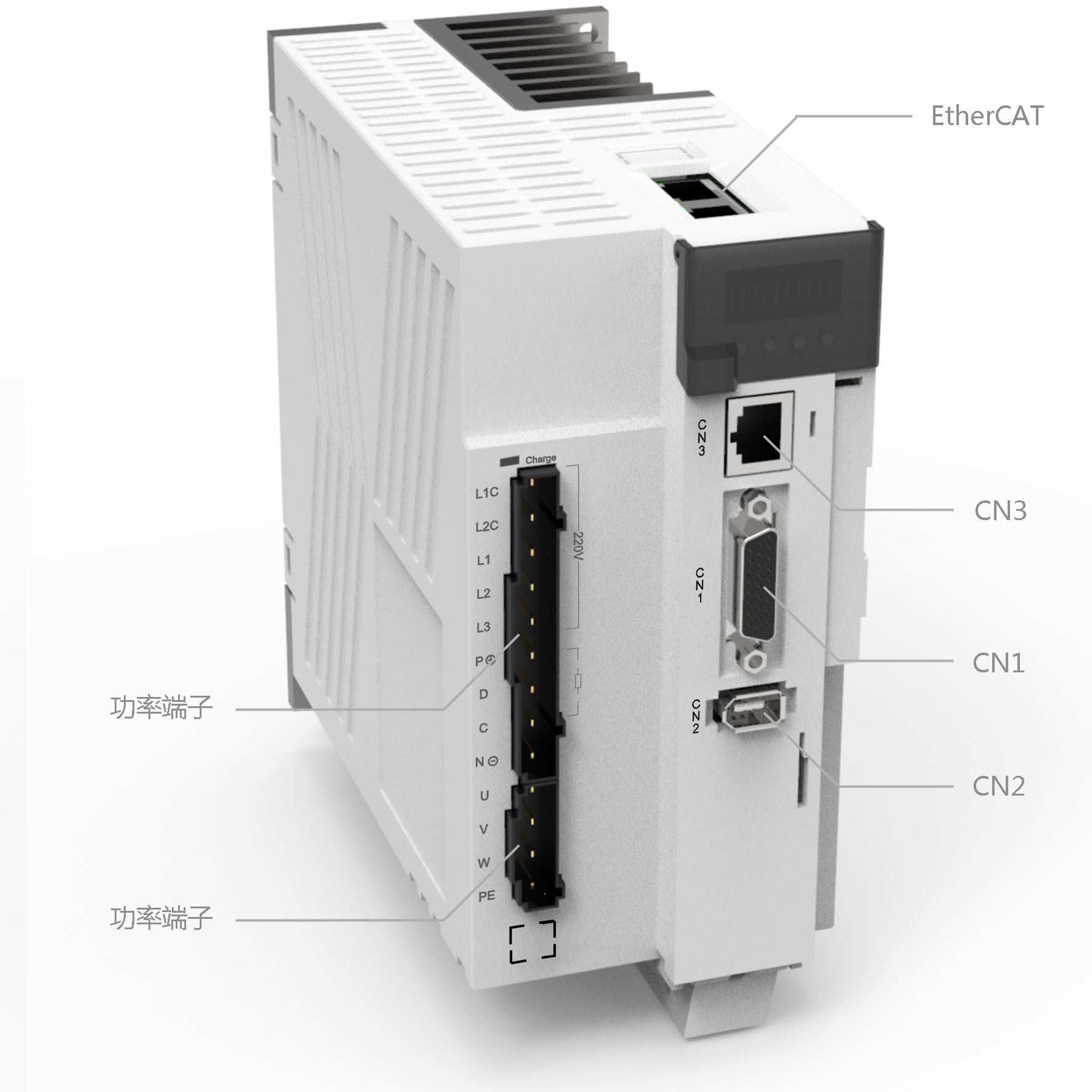

EtherCAT:EtherCAT从站接口(脉冲型无)
◢ IN/OUT
CN3:通讯接口2
◢ RS-422
◢ RS-485
CN1:I/O接口
◢ 数字输入
◢ 数字输出
◢ 模拟输入
◢ 脉冲输入
◢ 编码器分频输出
CN2:绝对式编码器接口
◢ 单、多圈绝对式编码器
功率端子
700系列·技术规格
TECHNICAL SPECIFICATIONS
基本参数 | 外形尺寸 | ||
输入电源 | 交流,220V/380V | 220V 10-15A | 170(180带电池盒)x40.5x152 |
功率范围 | 100W-4.5KW | 220V 25-35A | 170(180带电池盒)x50.5x172 |
编码器 | 绝对式编码器(磁编/光编) | 220V 50A/380V 35A | 170(180.5带电池盒)x85.0x172 |
输入点 | 6点,24V | ||
输出点 | 4点,24V | ||
模拟量输入 | 2路,12Bit,±10V | ||
脉冲输入 | 2路,位置指令,差分2MHz/开路集电极200KHz | ||
通讯 | RS422(编程口) | ||
RS485(MODBUS主/从站) | |||
脉冲输入输出/EtherCAT从站 | |||
脉冲输出 | AB相差分输出,Z相开路集电极输出 | ||
控制模式 | 位置/速度/转矩 |
